4P1L

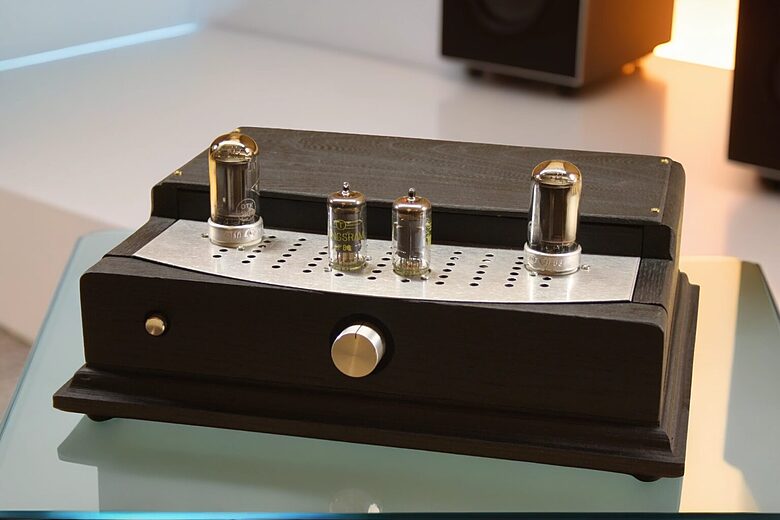

Lampu pastiprinātājs 4P1L –  izsmalcināts SE A klases stereo pastiprinātājs

4P1L ir izsmalcināts SE (Single Ended) A klases stereo lampu pastiprinātājs, kas radīts Latvijā, apvienojot augstākās klases audio tehnoloģijas un amatnieka rūpīgo darbu. Izgatavots, izmantojot telpiskās montāžas tehnoloģiju, tas piedāvā precīzu skaņas atskaņošanu un unikālu vizuālo estētiku.

Konstrukcija:

• Korpuss:
  • Veidots no metāla, stikla, vara plāksnes un saplākšņa, kas nodrošina lielisku izturību, akustisko stabilitāti un pievilcīgu dizainu.
• Lampas:
  • Jaudas pakāpe: Divas 4П1Л lampas, kas pazīstamas ar siltu, dabisku skanējumu un minimāliem harmoniskajiem traucējumiem.  4П1Л (4P1L) ir padomju laikā izstrādāta tiešās kvēles jaudas pentode, kas paredzēta darbam gan radiofrekvenču, gan zemfrekvenču pastiprināšanas ķēdēs. Tā pieder militārās un profesionālās elektronikas lampu saimei un mūsdienās ir ieguvusi ievērojamu popularitāti audio entuziastu vidū.  4П1Л tika ražota Padomju Savienībā no 20. gadsimta 50. gadiem līdz pat 80. gadu beigām dažādās rūpnīcās, tostarp pazīstamajā Svetlana rūpnīcā Ļeņingradā (tagad Sanktpēterburga). Lampa bija paredzēta militārajām un sakaru iekārtām, kur bija nepieciešams darboties no akumulatoru barošanas avotiem.  Vēsturiski 4П1Л tiek uzskatīta par vācu kara laika lampu RL2 un 4P6 konstrukcijas pēcteci jeb padomju versiju, kas tika pielāgota PSRS militārajām vajadzībām.
  • Draiveris: Divas 6C3П-ДР -  Padomju Savienībā radīta mazjaudas augstfrekvences triode, kas piederēja t.s. “profesionālo” lampu klasei. Šīs sērijas lampas tika izstrādātas militārajām un kosmiskajām ražotnēm, kur bija svarīga stabila darbība sarežģītos apstākļos, ilgs mūžs un precīzi elektriskie parametri. Indekss “-ДР” nozīmē “Долговечный, Ресурсный”, tātad – ilgkalpojošs, ar paaugstinātu resursu. Tas ir kvalitātes marķējums, kas tika piešķirts tikai rūpīgi atlasītām un ar papildu kontroli testētām lampām.  ДР versijas kalpošanas ilgums parasti pārsniedza 10 000–20 000 darba stundu, un tām bija stingri noteikti parametru tolerances limiti.  Konstruktīvi 6С3П-ДР ir ļoti kompakta mini-triode ar netiešo katoda kvēli un augstu darba frekvenču noturību — tas to sākotnēji padarīja noderīgu radiofrekvenču pastiprinātājos un ģeneratoros.
  • Barošanas avots: Kenotrons EZ81 (Tesla), kas stabilizē spriegumu un nodrošina tīru un stabilu signālu.  EZ81 ir pilnviļņu vakuuma taisngrieža lampa (double anode rectifier), kas Eiropā kļuva ļoti populāra 20. gadsimta 50.–60. gados. Tā tika izstrādāta kā kompakts un uzticams barošanas bloka elements radioaparātiem, magnetofoniem un lampu audio pastiprinātājiem. Čehoslovākijas uzņēmuma Tesla ražotās EZ81 lampas mūsdienās tiek augstu vērtētas vintage audio entuziastu vidū to uzticamības un muzikālā skanējuma dēļ.  EZ81 tika izstrādāta Philips/Mullard grupā 1950. gadu vidū kā daļa no Eiropas Noval (B9A) miniaturizēto lampu sērijas. Tesla rūpnīcas Čehoslovākijā sāka šo lampu ražošanu 1950. gadu beigās un turpināja to ražot vairākas desmitgades, galvenokārt Rožnovas un citās Tesla rūpnīcās. Tesla lampas bija plaši izmantotas Austrumeiropas audio un radio aparatūrā.  EZ81 galvenais uzdevums bija maiņstrāvas pārveidošana līdzstrāvā lampu aparatūras barošanas blokos.  Lampa bija paredzēta vidējas jaudas audio sistēmām, kur nepieciešama stabila un relatīvi zema trokšņu līmeņa anodsprieguma padeve. Tās netiešās kvēles katods palīdzēja ievērojami samazināt fona troksni un maiņstrāvas dūkoņu.

Tehniskie parametri:

• Izejas jauda: 2 x 1,5 W, ideāli piemērota augstas jutības skaļruņiem un intīmai klausīšanās pieredzei nelielās telpās.
• Izmēri: Platums 43 cm, augstums 16 cm, dziļums 35 cm.
• Svars: 16 kg – pietiekami viegls, lai būtu ērti novietojams, bet pietiekami stabils, lai samazinātu vibrācijas.

Skaņas īpašības:

4P1L pastiprinātājs piedāvā izcilu A klases lampu skanējumu ar bagātīgu tonalitāti, maigu dinamiku un lielisku detalizāciju.

Tiešās kvēles lampas 4П1Л nodrošina izteiksmīgu vidus diapazonu un niansētu skanējumu, kas īpaši piemērots akustiskajai mūzikai un vokāliem. Audiotehnikas entuziasti 4П1Л bieži raksturo kā vienu no interesantākajām un nenovērtētākajām padomju audio lampām. Tās tiešās kvēles katoda konstrukcija piešķir skaņai īpašu raksturu, kas raksturīgs daudz dārgākām DHT (Directly Heated Triode) tipa lampām.  4П1Л raksturīga ļoti augsta detalizācija, izcila mikrodinamika, tīrs un caurspīdīgs vidējais diapazons, precīza instrumentu lokalizācija skaņas telpā, maigas, dabiskas augstās frekvences un dziļa, labi kontrolēta basa atskaņošana. Daudzi konstruktori atzīmē, ka 4П1Л skanējums ir neparasti lineārs, saglabājot ļoti zemu kropļojumu līmeni arī bez spēcīgas negatīvās atgriezeniskās saites. Audio kopienās tā bieži tiek raksturota kā "ļoti tīra un gluda" lampa ar bagātīgu mikrodetaļu atveidi.

6С3П-ДР kā audio lampa izceļas ar ļoti specifisku, bet aizraujošu raksturu. Tā skan citādi nekā klasiskās Eiropas miniatūrās triodes, piemēram, ECC88 vai 6N23P.  Lampa piedāvā ļoti augstas izšķirtspējas skaņu, ar lielisku spēju izcelt mūzikas smalkākās nianses: klusinātas perkusijas, telpas akustiku, reverberāciju atplūdes un instrumentu tekstūras. Dzirdamība ir “mikroskopiska”, bet ne sterila — saglabājas muzikāla plūsma. Augšējās frekvences ir dzidras, ļoti precīzas, ar teicamu dinamisko precizitāti.  Vidējās frekvences ir tīras, caurspīdīgas un mazāk romantizētas nekā lielajām triodēm, tās nepiesātina tembru, nepievieno papildu siltumu un saglabā analītisku precizitāti.  Tas padara 6С3П-ДР par lielisku izvēli vokālam, stīgām, sintezatoriem un akustiskajiem instrumentiem — visa mūzika izskan precīzi un “bez miglas”. Pateicoties augstai transkonduktancei un plašai joslai, 6С3П-ДР bass ir skaidri artikulēts un ar labu impulsatbildi. Tas nav “sabiezināts” bass, bet tehniski precīzs. Šeit tā atgādina profesionālo broadcast klases lampu raksturu. Netiešā kvēle plus ДР atlase nodrošina gandrīz absolūtu klusumu fonā, nav mikrofona efekta, nav nevēlamu vibrāciju vai temperatūras svārstību radīto trokšņu. Tas ir viens no iemesliem, kāpēc šo lampu ļoti iecienījuši vinila cienītāji RIAA pakāpēs.

Lai arī taisngrieža lampas tieši nepastiprina skaņu, tās būtiski ietekmē visa pastiprinātāja raksturu. EZ81 audio pasaulē tiek augstu vērtēta tās maigās un muzikālās sprieguma padeves dēļ. Salīdzinājumā ar silīcija diodēm, vakuuma taisngrieži rada nelielu sprieguma “sag” efektu — vieglu sprieguma kritumu pie dinamiskām slodzēm, kas daudziem klausītājiem šķiet muzikāli patīkams. Tesla EZ81 lampām raksturīgs silts un organisks skanējums, plūstoša un muzikāla dinamika, maigākas augstās frekvences, dabisks vidējais diapazons, mazāks “asas” skaņas efekts salīdzinājumā ar cietvielu taisngriežiem un zems trokšņu un dūkoņas līmenis. Audio entuziasti bieži raksturo Tesla EZ81 kā nedaudz siltākas un muzikālākas nekā dažas vēlākās industriālās ražošanas versijas.

Kombinējot 6С3П-ДР ieejas pakāpē, 4П1Л jaudas pastiprināšanas pakāpē un EZ81 (Tesla) barošanas blokā, tiek iegūts ļoti muzikāls, detalizēts un organisks lampu pastiprinātāja skanējums ar izteikti analoģisku raksturu. Šāda konfigurācija apvieno augstu detalizāciju, tiešās kvēles lampu dabiskumu un klasisko vakuuma taisngrieža maigumu. Šāda kombinācija vairāk orientēta uz muzikālu baudījumu un dabisku skanējumu, nevis analītisku vai pārlieku sterilu precizitāti. Tā īpaši labi piemērota džezam, vokālajai mūzikai, akustiskajiem ierakstiem, klasiskajai mūzikai, blūza un ambient žanriem.

Kopējais iespaids:

4P1L ir ideāla izvēle audio cienītājiem, kas meklē intīmu, detalizētu un siltu skaņas pieredzi, kā arī novērtē unikālu dizainu un amatnieka prasmes. Šis pastiprinātājs ir lielisks papildinājums jebkurai audio sistēmai, piedāvājot gan izcilu skanējumu, gan vizuālu estētiku.
